Sortiment

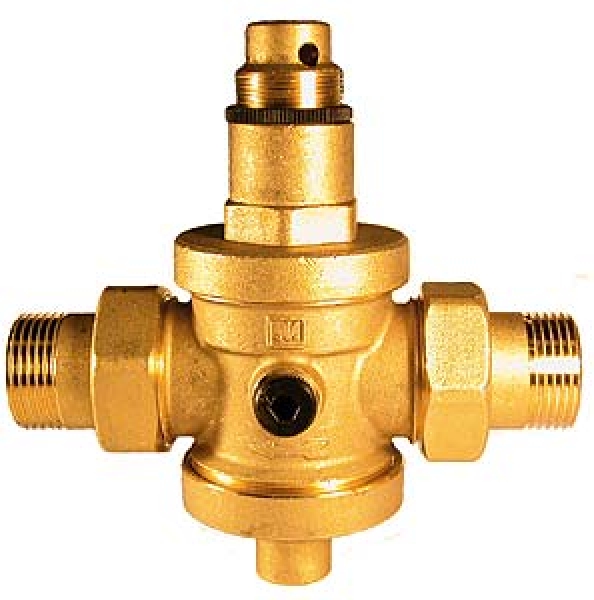

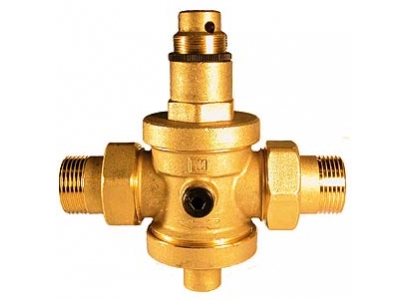

Redukčný ventil DN15 1/2"
Popis produktu
Technické parametre
Redukčné ventily MALGORANI EUROBRASS sú určené na reguláciu a udržiavanie tlaku vody na vstupných potrubiach bytov, domov, chát a iných vodovodných systémov. Redukčný ventil má v prednej a zadnej časti možnosť pripojenia manometra.
Tlakové mosadzné redukčné ventily udržujú konštantný výstupný tlak na úrovni nastaviteľnej v rozsahu 1,2-6,0 Baru (výrobné nastavenie 3 Bary). Možnosť pripojenia manometra G 1/4" indikujúceho výstupný tlak.
Inštalácia redukčného ventilu:
Gravitácia nemá na prevádzku redukčných ventilov žiadny vplyv a preto môžu byť v systéme inštalované do akejkoľvek polohy. Redukčný ventil môže byť poškodený nečistotami, ktoré sa vyskytujú vo vode a preto z dôvodu jeho ochrany a všetkých zariadení na výstupe systému odporúčame inštalovať na vstupe redukčného ventilu samočistiaci filter. Ďalej odporúčame nainštalovať do systému zariadenie proti vodnému rázu z dôvodu ochrany vnútorných súčiastok redukčného ventilu.
Nastavenie tlaku redukčného ventilu.
Všetky redukčné ventily Malgorani sú pred balením testované na skúšobnom zariadení a nastavené na výstupný tlak 3 bary. Potom, čo sa redukčný ventil nainštaluje do systému, dá sa tlak na výstupe jednoducho upraviť. Ak chcete zmeniť tlak na výstupe, stačí povoliť aretačný krúžok a otáčať nastavovacou skrutkou. Otáčaním v smere hodinových ručičiek sa tlak na výstupe zvyšuje a naopak otáčaním proti smeru hodinových ručičiek sa tlak znižuje. Správny tlak sa nastavuje pri uzavretom systéme.
Tlakové mosadzné redukčné ventily udržujú konštantný výstupný tlak na úrovni nastaviteľnej v rozsahu 1,2-6,0 Baru (výrobné nastavenie 3 Bary). Možnosť pripojenia manometra G 1/4" indikujúceho výstupný tlak.
Inštalácia redukčného ventilu:
Gravitácia nemá na prevádzku redukčných ventilov žiadny vplyv a preto môžu byť v systéme inštalované do akejkoľvek polohy. Redukčný ventil môže byť poškodený nečistotami, ktoré sa vyskytujú vo vode a preto z dôvodu jeho ochrany a všetkých zariadení na výstupe systému odporúčame inštalovať na vstupe redukčného ventilu samočistiaci filter. Ďalej odporúčame nainštalovať do systému zariadenie proti vodnému rázu z dôvodu ochrany vnútorných súčiastok redukčného ventilu.
Nastavenie tlaku redukčného ventilu.
Všetky redukčné ventily Malgorani sú pred balením testované na skúšobnom zariadení a nastavené na výstupný tlak 3 bary. Potom, čo sa redukčný ventil nainštaluje do systému, dá sa tlak na výstupe jednoducho upraviť. Ak chcete zmeniť tlak na výstupe, stačí povoliť aretačný krúžok a otáčať nastavovacou skrutkou. Otáčaním v smere hodinových ručičiek sa tlak na výstupe zvyšuje a naopak otáčaním proti smeru hodinových ručičiek sa tlak znižuje. Správny tlak sa nastavuje pri uzavretom systéme.
Max. vstupný tlak: 25 bar
Výstupný regulačný rozsah: 0,5÷6 bar
Max. prevádzková teplota: 80°C
Pripojenie: G 1/2"
Rozmery (výška x šírka): 120 x 112 mm
Určené pre: voda
Výstupný regulačný rozsah: 0,5÷6 bar
Max. prevádzková teplota: 80°C
Pripojenie: G 1/2"
Rozmery (výška x šírka): 120 x 112 mm
Určené pre: voda
