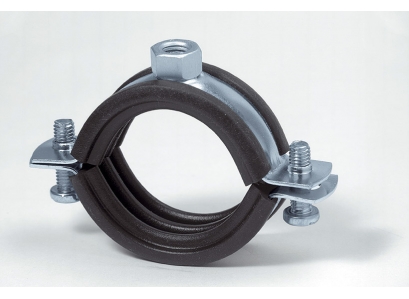

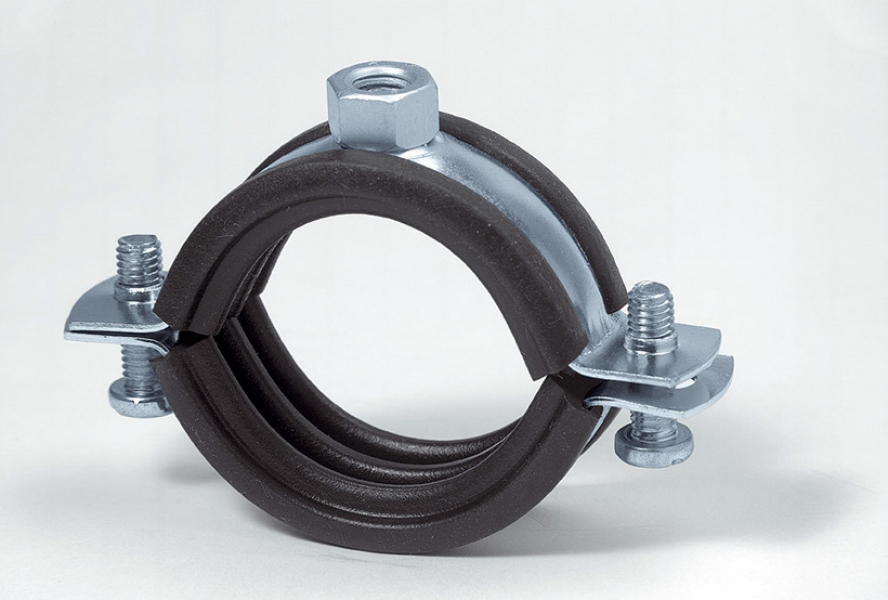

Objímka dvojšrob.M8/M10 87-92 s gumou 3"
Popis produktu
Technické parametre
Dvojšrubová inštalačná objímka je vyrábaná od rozmeru 1/4 "do 8" (12-219 mm).
U objímok od rozmeru 1/4 "do 6/4" je použitá upevňovacou hlava M8 a od rozmeru 54-59 mm do 210-219 mm (8 ") s masívnejšou upevňovacou hlavou s kombinovaným závitom M8 / M10.
- Kompaktné konštrukčné riešenie objímky potrubia, bez väčších presahov v oblasti uzáveru, dovoľuje jednoduché a čisté zaizolovanie potrubia, a to aj pomocou malej hrúbky izolačného materiálu.
- Skrutky majú kombinovanú hlavou s krížom i zárezom.
- Objímka potrubia je kontrolovaná na ochranu proti hluku podľa DIN 4109.
- Zamedzuje účinku elektrolýzy.
- Upevňovacia hlava s kombinovaným závitom M8 / M10 štandardne od rozmeru 54-59 umožňuje univerzálne napojenie.
- V kombinácii so silikónovým profilom DR je zaistená teplotná odolnosť až do 225 ° C.
- Dvoušroubová objímka vyhovie najväčším nárokom pri inštalácii na steny, stropy, podlahy, ale aj pre potrubia používané v sanitárnom prostredí.
U objímok od rozmeru 1/4 "do 6/4" je použitá upevňovacou hlava M8 a od rozmeru 54-59 mm do 210-219 mm (8 ") s masívnejšou upevňovacou hlavou s kombinovaným závitom M8 / M10.
- Kompaktné konštrukčné riešenie objímky potrubia, bez väčších presahov v oblasti uzáveru, dovoľuje jednoduché a čisté zaizolovanie potrubia, a to aj pomocou malej hrúbky izolačného materiálu.
- Skrutky majú kombinovanú hlavou s krížom i zárezom.
- Objímka potrubia je kontrolovaná na ochranu proti hluku podľa DIN 4109.
- Zamedzuje účinku elektrolýzy.
- Upevňovacia hlava s kombinovaným závitom M8 / M10 štandardne od rozmeru 54-59 umožňuje univerzálne napojenie.
- V kombinácii so silikónovým profilom DR je zaistená teplotná odolnosť až do 225 ° C.
- Dvoušroubová objímka vyhovie najväčším nárokom pri inštalácii na steny, stropy, podlahy, ale aj pre potrubia používané v sanitárnom prostredí.
Zaťaženie do rozlomenia pri stredovom ťahu:
- 12-16 mm až 48-53 mm: 3 kN
- 54-59 mm až 67-71 mm: 4,1 kN
- 72-78 mm až 102-116 mm: 8,2 kN
- 121-127 mm až 210-219 mm: 10,8 kN
Maximálne doporučené zaťaženie pri stredovom ťahu:
- 12-16 mm až 48-53 mm: 0,8 kN
- 54-59 mm až 67-71 mm: 2,1 kN
- 72-78 mm až 102-116 mm: 2,5 kN
- 102-116 mm EKO: 1,9 kN
- 121-127 mm až 210-219 mm: 3 kN
- Upevňovacia hlava skúšaná na krútiaci momentMin. 25 N / m
- Materiál objímky STN 11 320.21
- Povrchová úprava galvanický pozinkované
- CertifikátTZUS: č.204 / C5 / 2013 / 070-045127
- 12-16 mm až 48-53 mm: 3 kN
- 54-59 mm až 67-71 mm: 4,1 kN
- 72-78 mm až 102-116 mm: 8,2 kN
- 121-127 mm až 210-219 mm: 10,8 kN
Maximálne doporučené zaťaženie pri stredovom ťahu:
- 12-16 mm až 48-53 mm: 0,8 kN
- 54-59 mm až 67-71 mm: 2,1 kN
- 72-78 mm až 102-116 mm: 2,5 kN
- 102-116 mm EKO: 1,9 kN
- 121-127 mm až 210-219 mm: 3 kN
- Upevňovacia hlava skúšaná na krútiaci momentMin. 25 N / m
- Materiál objímky STN 11 320.21
- Povrchová úprava galvanický pozinkované
- CertifikátTZUS: č.204 / C5 / 2013 / 070-045127
